使用CST设计NFC天线实例培训

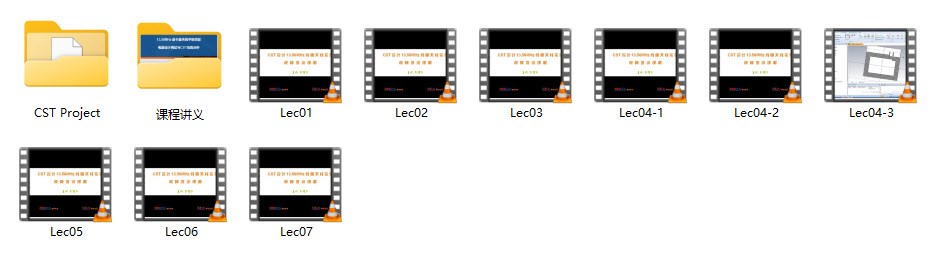

课程形式：中文讲解，高清视频培训课程

课程时长：共7讲，全长约三个半小时

软件版本：CST Suite Studio 2013

主讲老师：李明洋

        HFSS和CST微波工作室这2款软件是天线仿真设计的不二选择，该门课程以图示TI的一款13.56MHz线圈天线的工程设计实例，来讲解使用CST来仿真分析和设计13.56MHz NFC/RFID线圈天线，以及线圈天线匹配电路的全过程，内容包括：使用CST微波工作室设计和分析13.56MHz线圈天线的过程讲解和实际操作演示，使用Smith圆图工具设计天线匹配电路的过程讲解和实际操作演示，以及使用CST设计工作室和CST微波工作室联合仿真分析加入匹配电路后的整个天线性能过程讲解和实际操作演示。

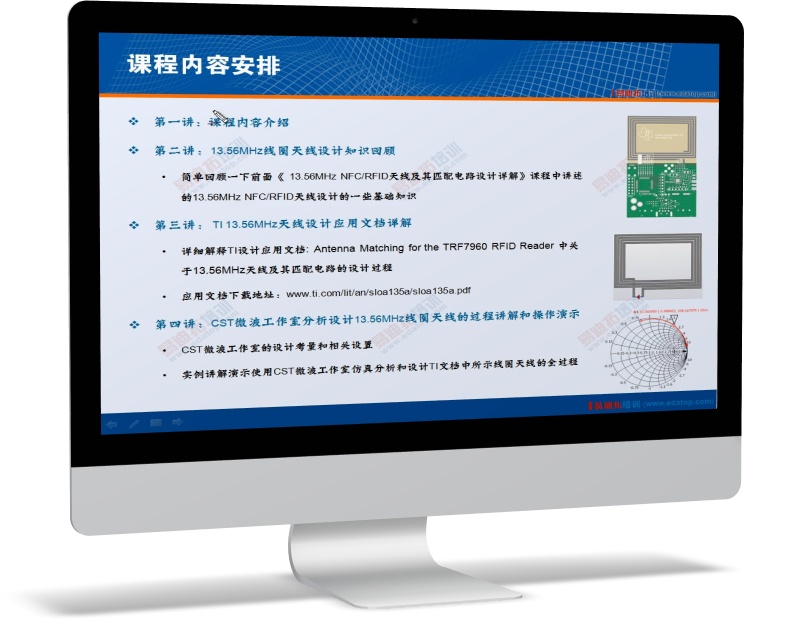

        该门课程由李明洋主讲，全长3个多小时中文高清视频，所使用的CST软件版本为CST2013。课程边操作边讲解，直观易学，可以帮助学员快速学习掌握使用CST软件仿真设计分析13.56MHz 线圈天线及其匹配电路的设计思路和设计操作。整个课程分7个部分讲解的，具体内容安排如下：

        第一讲：课程内容介绍

        介绍课程中所设计的13.56MHz NFC/RFID线圈天线的相关背景知识和HFSS相关设计考量；包括：13.56MHz线圈天线大小尺寸、匝数和电感值的估算，HFSS的求解类型、端口、边界条件等设置考量，以及HFSS设计步骤简介。

        第二讲：13.56MHz NFC/RFID线圈天线设计知识回顾

        简单回顾上一门课程——《 13.56MHz NFC/RFID天线及其匹配电路设计详解》中讲述的13.56MHz NFC/RFID天线设计相关基础知识

        第三讲：TI 13.56MHz天线设计应用文档详解

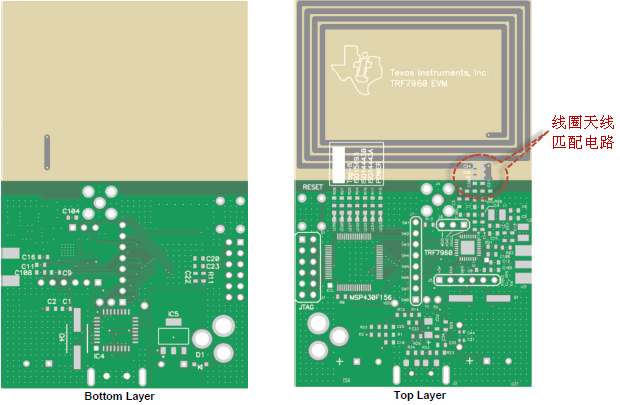

        详细解释TI设计应用文档: Antenna Matching for the TRF7960 RFID Reader 中关于13.56MHz天线及其匹配电路的设计过程。

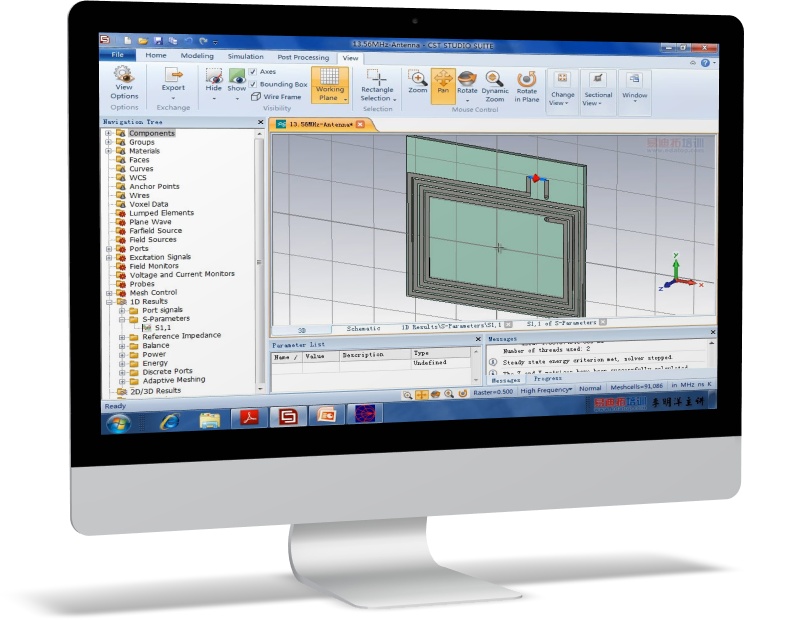

        第四讲：CST微波工作室分析设计13.56MHz线圈天线的过程讲解和操作演示

        详细讲解并实例演示使用CST微波工作室仿真分析和设计TI文档中所示线圈天线的全过程。

        第五讲：CST微波工作室/设计工作室联合仿真分析线圈天线及其匹配电路

        详细讲解并实例演示如何使用CST设计工作室和CST微波工作室联合仿真分析功能，把线圈天线和天线的匹配电路放在一起，仿真分析加入匹配电路后的整个线圈天线的性能

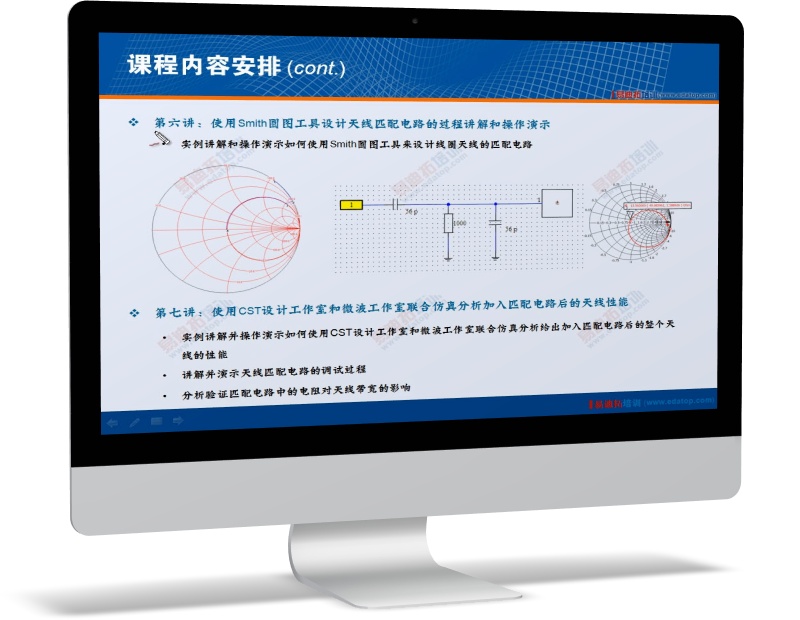

        第六讲：使用Smith圆图工具设计串联电阻形式的匹配电路

        实例讲解和操作演示如何使用Smith圆图工具来设计线圈天线串联电阻形式的匹配电路，使用CST仿真分析给出所设计的匹配电路的性能，并分析验证匹配电路串联电阻对天线带宽的影响。

        第七讲：使用Smith圆图工具设计并联电阻形式的匹配电路

        实例讲解和操作演示如何使用Smith圆图工具来设计线圈天线并联电阻形式的匹配电路，使用CST仿真分析给出所设计的匹配电路的性能，并分析验证匹配电路并联电阻对天线带宽的影响。
