PCB天线设计和HFSS仿真分析实例视频培训教程
中文视频培训课程，详细讲解了PCB天线的工作原理和设计步骤，实例操作演示如何使用HFSS分析设计各类PCB天线；专家授课，直观易学 ...
课 程 基 本 信 息
课程形式：中文讲解，高清视频培训课程
软件版本：HFSS 13
课程时长：6小时33分钟
主讲老师：李明洋
课 程 亮 点
从基本概念讲起，概念、原理、实现方式全覆盖，并配以完整的HFSS设计实例操作，直观易学
中文高清视频教程，多年工作经验总结，讲透原理，纯干货
大咖授课，工程化的语言，结合工程实践，实用易懂
课 程 试 看
课 程 内 容 介 绍

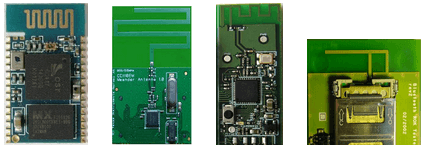

上述图片中的PCB天线如何设计？如何调试？如何在HFSS中仿真分析？
为什么完全拷贝其它设计的PCB天线尺寸，性能却完全不同？
别着急，听我们的专家给您详细讲解...
PCB天线成本低、结构简单、性能也不错，因此广泛于蓝牙、WiFi、Zigbee等短距离无线通信设备中。那么，上述这些PCB天线的工作原理是什么，如何设计这样的PCB天线呢？对于设计经验不足的工程师，可能还存在这样的经历 —— 完全拷贝别人设计的PCB天线尺寸，放到自己的PCB之后，天线的性能却变化很大，这又是什么原因造成的呢？
《PCB天线设计和HFSS仿真分析实例》这门课程可以全面、详尽地帮您解决上述疑问。课程全面讲解了上述倒L天线、倒F天线、蛇形倒L天线和蛇形倒F天 线等常用PCB天线的工作原理，发展衍变过程；详细介绍了如何使用HFSS来设计PCB天线；以及如何借助于Smith圆图工作来调试天线的匹配电路，改 善天线的性能；同时，课程还详细讲解了TI公司的两款PCB天线的HFSS设计分析实例，帮助学员更好的掌握HFSS在PCB天线设计方面的工程应用。
课程由李明洋老师主讲，共10讲，全程高清视频，中文讲解，详细课程内容如下：
第一讲：课程概述
第二讲：PCB天线原理和设计概述
第三讲：2.4GHz蓝牙/WiFi单极子PCB天线设计和HFSS仿真分析
设计一款2.4GHz ISM工作频段的倒L形PCB天线，讲解天线初始尺寸的确定，详细分析了PCB板厚、参考地尺寸、天线走线宽度等参数对天线性能的影响。
第四讲：蛇形PCB天线设计
实例讲解并分析蛇形倒L PCB天线的设计，以及如何使用HFSS仿真分析蛇形倒L天线的性能。
第五讲：TI PCB天线设计分析实例
实例讲解如何借助于HFSS来分析 TI 设计文档 Design Note DN024 中所设计的一款蛇形单极子PCB天线。
第六讲：天线调试和使用Smith圆图设计匹配电路
主要讲解如何借助于Smith圆图工具来设计天线的匹配电路、高效地完成天线的调试工作，并使用HFSS中分析对比了匹配电路设计前后的天线性能。

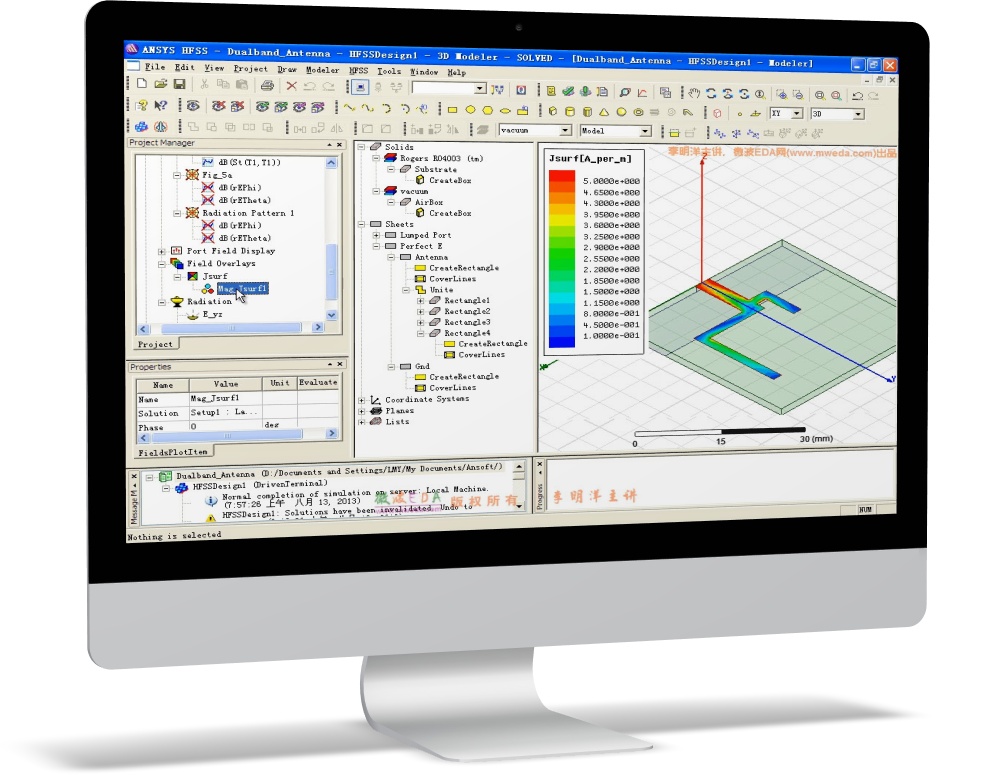

第七讲：2.4/5.8GHz WLAN双频PCB天线设计
参考IEEE上的文献“Dual-Band Microstrip-Fed Monopole on RO4003 Substrate”，实例讲解和演示如何使用HFSS设计工作用于2.4 ~ 2.4825GHz 802.11b频段和5.15 ~ 5.825GHz 802.11a频段的WLAN双频PCB天线。
第八讲：2.4GHz 蓝牙IFA PCB天线设计分析

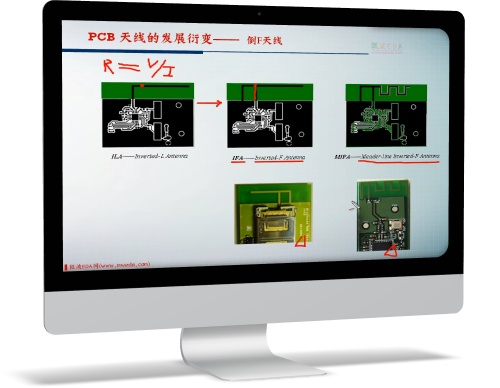

本章讲解了倒F天线的工作原理、发展衍变过程和相关结构参数，并使用HFSS设计了一款工作于2.4GHz ISM工作频段的倒F PCB天线，通是分析了到F天线结构中L、S、H等参数变化对天线性能的影响。

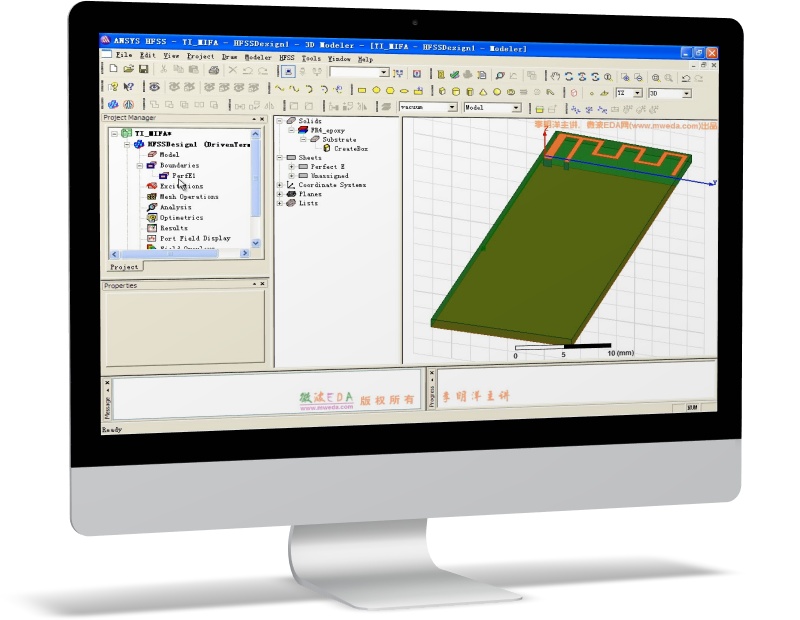

第九讲：TI 2.4GHz 蛇形倒F PCB天线的设计分析
实例演示和讲解使用HFSS仿真分析 TI 应用文档：Application Note AN043 中的一款用于CC2511 USB Dongle 上的蛇形倒F的PCB天线，详细讲解了仿真分析的操作设置和分析步骤，并给出分析结。
第十讲：课程总结

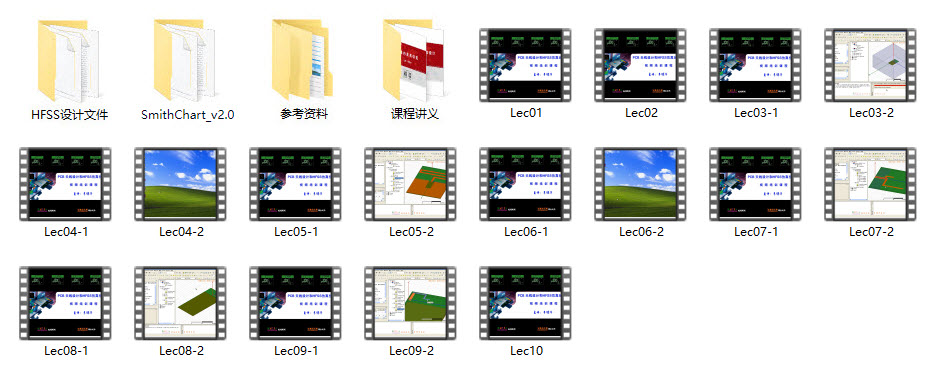

课 程 资 源 截 图
