HFSS螺旋天线仿真设计实作培训视频教程

课程形式：中文讲解，高清视频培训课程

软件版本：HFSS 2021，适合 ANSYS Electronics Suite 2016及其以后的版本学习

课程时长：5小时45分钟

主讲老师：李明洋

       螺旋天线/弹簧天线是一种设计简单、成本低的天线类型，常用于像Lora、sub-1GHz，Zigbee等ISM频段。HFSS是一款功能强大的电磁仿真仿真软件，可以用于包括螺旋天线在内的各种天线的仿真和设计分析。该门培训课程就来全面、系统地讲解 螺旋天线/弹簧天线的工作原理和使用HFSS软件仿真分析设计螺旋天线/弹簧天线的全过程。课程内容包括螺旋天线的发展衍变和螺旋天线的工作原理，单频双频螺旋天线的设计，参考地对天线性能的影响，普通螺旋线、平面螺旋线、圆锥形螺旋线和双螺距螺旋线的HFSS建模操作，433MHz螺旋天线的HFSS设计实例分析，以及单分支双螺距双频螺旋天线的HFSS仿真分析实例讲解。

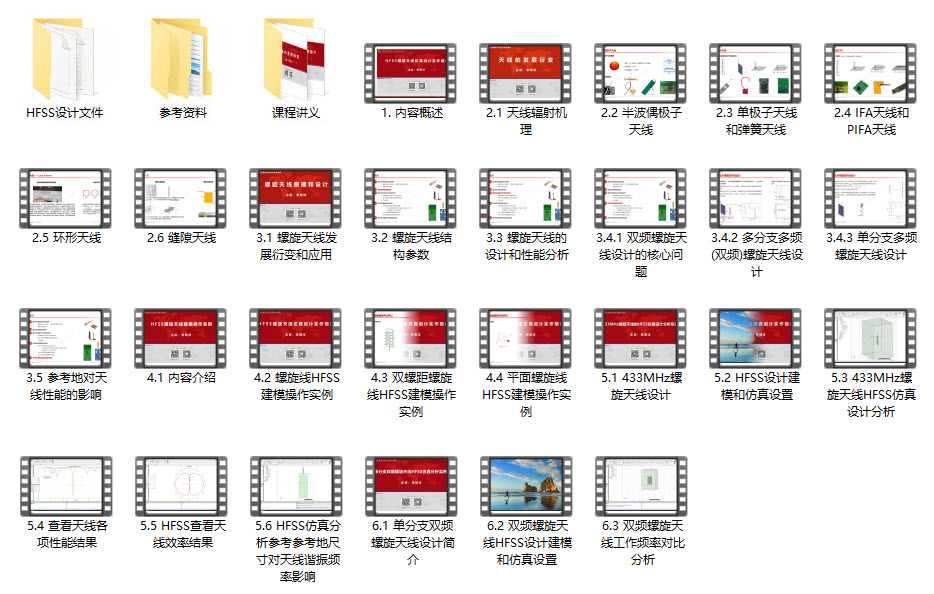

        该门培训课程由李明洋主讲，高清视频，共6讲27节，全长约六小时，具体内容安排如下：

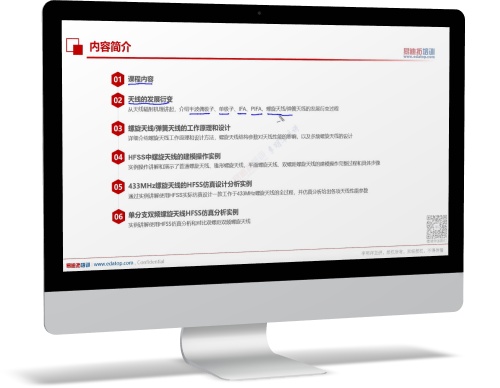

        一、 课程内容介绍

        二、 天线的发展衍变

            2.1  天线的辐射机理

            2.2  半波偶极子天线

            2.3  单极子天线和弹簧天线

            2.4  IFA天线和PIFA天线

            2.5  环形天线

            2.6  缝隙天线

        三、 螺旋天线的工作原理和设计分析

            3.1  螺旋天线发展衍变和应用

            3.2  螺旋天线结构参数

            3.3  螺旋天线的设计和性能分析

            3.4  双频螺旋天线设计

              3.4.1  双频螺旋天线设计的核心问题

              3.4.2  多分支多频(双频)螺旋天线设计

              3.4.3  单分支多频螺旋天线设计

            3.5  参考地对天线性能的影响

        四、 HFSS中螺旋线建模操作实例

            4.1  内容介绍

            4.2  螺旋线HFSS建模操作实例

            4.3  双螺距螺旋线HFSS建模操作实例

            4.4  平面螺旋线HFSS建模操作实例

        五、 433MHz单频螺旋天线仿真设计分析实例

            5.1  433MHz螺旋天线设计

            5.2  HFSS设计建模和仿真设置

            5.3  433MHz螺旋天线HFSS仿真设计分析

            5.4  HFSS中查看433MHz螺旋天线各项性能参数分析结果

            5.5  HFSS分析和查看天线效率结果

            5.5  HFSS仿真分析参考参考地尺寸对天线谐振频率影响

        六、 单分支双频螺旋天线HFSS仿真分析实例

            6.1  单分支双频螺旋天线设计简介

            6.2  双频螺旋天线HFSS设计建模和仿真设置

            6.3  双频螺旋天线工作频率对比分析
