CST微波工作室天线仿真设计培训

课程形式：中文讲解，高清视频培训课程

课程时长：全长8个多小时

软件版本：CST Suite Studio 2013

主讲老师：李明洋

       CST微波工作室和HFSS是天线仿真设计领域应用最广泛的两款设计工具，掌握CST微波工作室在天线设计领域的工程应用和使用操作，可以极大地提升工程师的天线设计能力和工作效率。

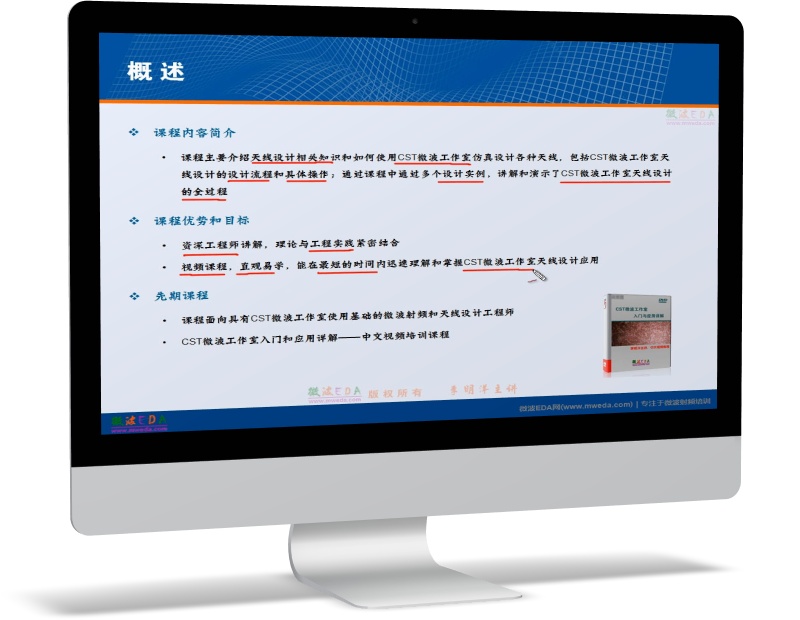

    《CST天线设计详解》这门培训课程，主要就是有针对性地讲解天线设计的相关知识和使用CST微波工作室进行天线仿真设计的使用操作。课程从基础讲起，详细讲解了天线设计的基础知识、天线各项性能参数的定义、使用CST微波工作室进行天线设计的设计流程和具体操作，并通过多个天线设计实例操作，讲解和演示了CST微波工作室天线设计的全过程。

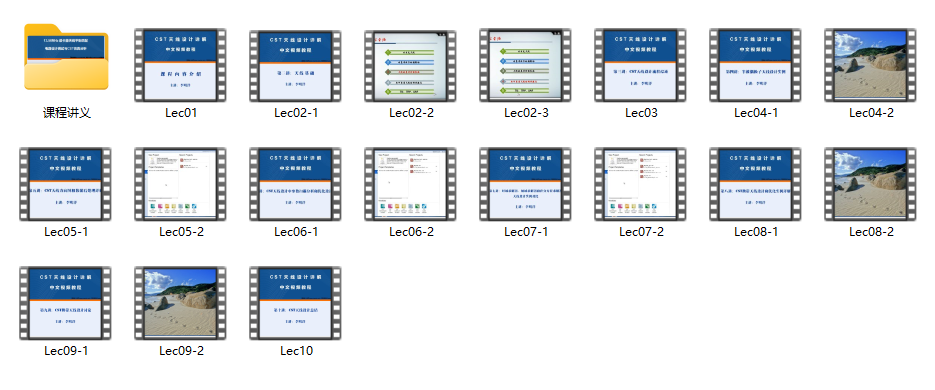

        课程采用视频教学形式，边操作边讲解，直观易学，可以帮助工程师快速地理解和掌握CST微波工作室的天线设计操作。课程共10讲，教学使用的软件版本为CST2013版，课程内容如下：

        第一讲：内容介绍

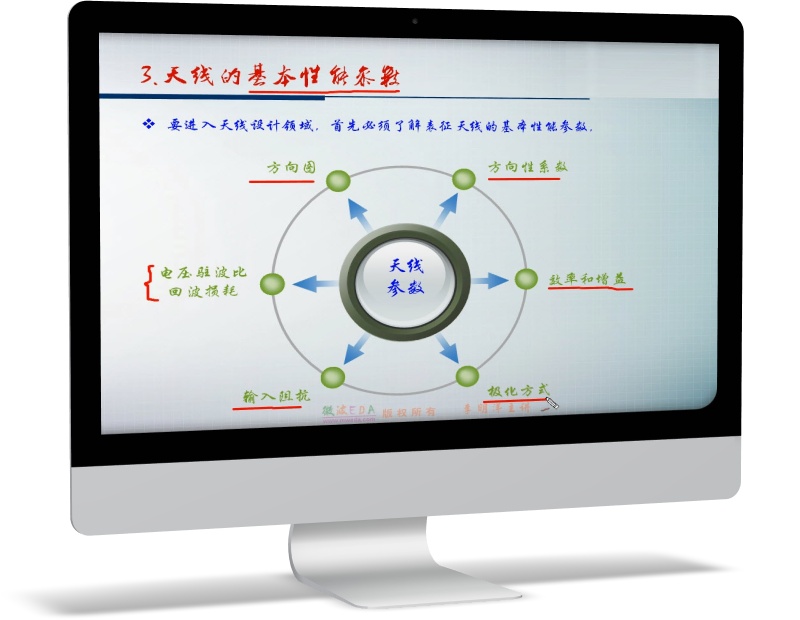

        第二讲：天线设计基础

        天线设计相关基础知识和各项表征天线性能参数的含义

        第三讲：CST天线设计流程

        重点介绍CST微波工作室天线设计的设计流程和设计流程中每一步的相关操作设置，包括：求解器的选择，背景材料和边界条件的设置、激励的设置、以及求解器参数设置等。同时这一讲详细讲解了在CST设计环境中，如何通过背景材料和边界条件的设置来模拟天线向无限大自由空间辐射的情况。

        第四讲：半波偶极子天线设计实例

        通过一个最简单的半波偶极子天线设计实例，讲解和演示CST微波工作室天线设计的全过程和详细操作

        第五讲：CST天线方向图和数据后处理详解

        内容包括：查看天线性能分析结果的操作，场监视器的使用，数据后处理模板(Post-processing Template)的使用，重点讲解查看天线方向图的操作和数据后处理模板的使用。

        第六讲：CST天线设计中参数扫描分析和优化设计实例与详解

        使用CST微波工作室设计分析天线问题时，可以分别使用参数扫描分析功能分析天线结构参数的变化对天线性能影响，使用优化设计找出满足设计要求的天线结构参数值。本讲主要来讲解CST微波工作室的参数扫描分析功能和优化设计功能在天线设计中的应用；并通过实际的分析设计实例，讲解和演示了参数扫描分析和优化设计的具体操作。

        第七讲：时域求解器、频域求解器和积分方程求解器天线设计实例对比

        CST微波工作室中，有时域求解器,频域求解器和积分方程求解器这三种类型的求解器可以用于天线设计分析；这一讲以上述三个求解器分别来仿真分析设计同一款天线，对比讲解这三个求解器在天线设计中的具体应用和实际使用操作

        第八讲：CST微带天线设计和优化实例详解

        通过矩形微带天线设计分析实例，讲解和演示CST微波工作室关于微带天线的设计和优化全过程，包括微带天线基本设计理论、微带天线的设计流程、具体的仿真分析操作和优化设计操作

        第九讲：CST天线设计讨论

        讲解和讨论如何通过去波导端口的嵌入功能分析给出矩形辐射贴片边缘处的输入阻抗，然后从输入阻抗处入手优化天线性能；讲解和讨论在使用通用频域求解器分析该微带天线，以及在使用频域求解器时如何对微带线做简化处理，以提高仿真分析的效率

        第十讲： CST天线设设计总结
