Agilent微波射频网络分析产品介绍

        Agilent公司能提供在频率、性能和仪器种类方面都能满足测量需要的多种网络分析仪。这里将对Agilent公司各种网络分析仪产品进行整体介绍和逐项比较，以帮助您了解安捷伦公司不同型号网络分析仪的区别，以及确定哪种网络分析仪最为适用。
        Agilent公司网络分析仪家族产品系列如下表所列：

Agilent E5100 系列网络分析仪 -- E5100A

适用于滤波器和谐振器测试的高效率网络分析仪

功能特点
极快的测量速度：0.04ms/测试点
适于大批量生产的机械手命令接口
滤波器和谐振波形分析命令

Agilent E5100 系列网络分析仪是一种工作频率范围为10KHz ~ 300MHZ 的低频网络分析仪，它特别适合于要求有很高测试效率的晶体/陶瓷滤波器和谐振器以及其他电子元件的生产线测试场合。

E5100A是通过提供极快的测量能力(快到0.04ms/测试点)、内置波形分析命令和元器件捡拾机械手命令接口来提高制造效率。

E5100A具有多方面的分析功能，能满足您在整个生产测试器件的高产量和高生产率的要求。E5100A以其精细中频带宽(IFBW)选择和低噪声电路来实现高质量和高高速测试，方便的分析和处理功能提高了最终测试的生产率。

ENA系列射频网络分析仪

Agilent ENA 系列网络分析仪提供广泛的RF方案选择范围，从低价位的基本S参数测量到高级多端口及平衡测量方案。标准ENA分析仪更为网络分析扩展了更多高级特性，使更低价位的ENA-L分析仪亦可以通过组合50欧母或75欧母测试套件提供基本S参数测量。

ENA-L射频网络分析仪--E5061A, E5062A
低成本基础射频网络分析的新标准

功能特点
S参数或传输、发射测试
50欧姆或75欧姆系统阻抗
众多易于使用的特点、提高生产效率
使用电子校准件可简化并加速校准过程

Agilent ENA-L提供的是最新的现代技术和应用的灵活性，可以在众多行业和应用环境中完成基础矢量网络分析功能，如无线通信、有线电视、汽车制造、教育等。以缩短测试时间为宗旨，这种分析仪帮助您提高测试效率。

ENA-L能提供在研发、生产制造和提供服务等应用环境中进行测试所必需的所有关键性能，可以对滤波器、放大器、天线、电缆、CATV连接器和分布放大器等射频元器件进行测量。

备有行业标准ENA的主要功能且价位适中的ENA-L包含许多易于使用的特性，最适合于高效率的测试和实现高可靠性

----

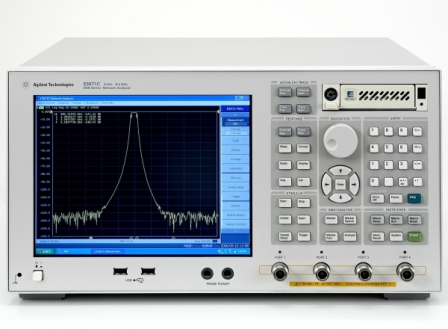

ENA射频网络分析仪--E5070B, E5071B, E5071C
多用途射频网络分析的行业

功能特点
通用的8753X后续产品
用全端口校准进行2、3或4端口测量
内置平衡测量能力
用于平衡元件分析的测试夹具仿真器
用于混频器测量的频偏模式
使用电子校准件(Ecal)可简化并加速校准过程

Agilent ENA系列能对多端口元件如双工器和耦合器提供快速、精确的测量。E5070B, E5071B, E5071C都能提供多达4个测试端口。

ENA系列具有内置平衡测试能力，使您能对一些先进的手机元件如平衡声表面滤波器(SAW)进行测试。它还能用测试夹具仿真器功能进行混合模S参数测量。测试夹具仿真器功能包括匹配电路的嵌入/去嵌入和阻抗变换能力。

此外，ENA还提供频率偏置测试模式，能精确测量混频器和变频器的特性。

在生产制造过程中，很容易实现高效率的测量。利用内置的Microsoft Visual Basic for Application(VBA)，您可以迅速开发测试应用程序或自动化程序。此外，机械手命令接口很同意将ENA组合到自动化系统中并实现快速数据通信。

这些综合测量能力使每个元器件的测试成本降到最低，且显著提高多端口元件和平衡元件的测试效率。

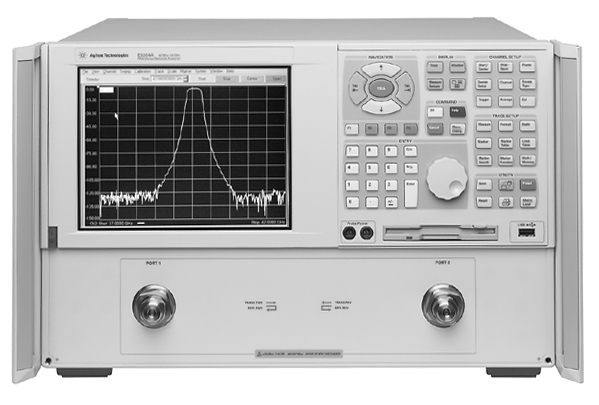

PNA系列微波网络分析仪
高性能多用途微波网络分析仪
E8356/7/8A, E8801/2/3A, N3381/2/3A

功能特点：
接收机直接接入时动态范围为143dB
用全端口校准进行2或3端口测量
利用可配置的测试仪提供扩展能力
可以与PC机连接

E8356/7/8A属于二端口网络分析仪(3.6或9GHz)，它能提供Agilent网络分析仪可达到的最高性能，在测试端口上动态范围为128dB，接收机直接接入时的动态范围为143dB。它还为夹具内器件和晶片上器件提供直通-反射-传输线(TRL)/传输线-反射-匹配(CLM)校准能力。可配置的测试仪选件能定制测试仪的信号路径。E8801/2/3A也是二端口网络分析仪，但他有三个接收机和可选择的功能，从而使您有可能配置适于您需要的经济经济型仪器。N3381/2/3A是具有三端口校准的三端口网络分析仪，能对所有9个S参数进行快递、精确的测量。

PNA系列拥有许多能大大提高设计和测试效率的功能。WIndows操作系统提供将仪器的连通性加以扩展的可能性。您可以在Windows平台上安装有关测试工具来减少对专用PC机的需求，并利用在线帮助来迅速查阅编程和用户文件。此外，COM/DCOM还能提供高效能的自动化功能。

安捷伦PNA系列微波矢量网络分析仪融速度和精度于一身，解决了从10 MHz到110 GHz的通用高性能和毫米波器件测试的挑战。许多先进的功能特点能帮助您迅速、方便和准确地进行工作。

安捷伦PNA-L矢量网络分析仪隶属于PNA系列网络分析仪平台，是为满足通用网络分析需求而设计的。其先进的功能可以帮助您迅速、简便、精确地完成工作。
