R&S矢量网络分析仪：R&S ZVA

频率范围上限：8 /24/40 GHz ；端口数：2/4

该设备在测量速度、动态范围、灵活性和测量精度之间达到了一个完美的平衡，它可以很理想地满足当前和未来的测量任务要求。之前，Rohde & Schwarz的R&S ZVR系列矢网在射频微波测量领域建立了标准；现在，R&S ZVA继续保持了这个成就；随着R&S ZVA系列新产品的出现，Rohde & Schwarz正领导着未来矢量网络分析仪发展的方向。R&S ZVA的接收机采用了基波混频技术，以确保获得高灵敏度和宽动态范围；非常快速的频率综合器获得了很短的测量时间。正是它那卓越的性能、全新的功能、精密的图形用户界面和极大的灵活性，使得R&S ZVA成为实验室和生产环节中完成繁难任务必不可少的工具。

多端口概念 上限频率：8/24/40 GHz；端口数：2/4 所有的发生器/接收机通道直接接入第二个内部源（仅限于4端口仪器）多端口处理能力

最高的网络分析仪性能 宽动态范围：> 135 dB（典型值>145 dB，带有直接接收机通道）高输出功率：> 15 dBm 宽功率扫描范围：> 50 dB 最好的精度

强大的功能 放大器/混频器测量教 交调测量 “热S参数”测量平衡器件测量高速时域分析标网分析（外接R&S NRP）

高测量速度 每点：<3.5 μs （连续波模式，1MHz中频带宽） 201点测量时间：<4.5 ms（频率扫描）通道间切换时间：<1 ms 设置间切换时间：<10 ms 数据传输时间：<0.7 ms(201 点，通过RSIB) 同时测量多于1个待测件

现代的用户界面 基于Windows系统直观的鼠标操作热键、软键操作大量的通道、轨迹数并行设置管理操作向导：例如平衡器件测量和校准

连接 兼容传统的设计工具轨迹数据可在PC和R&S ZVA之间双向传输通过GPIB和LAN口远程控制通道比特－高速控制外部部件 USB连接

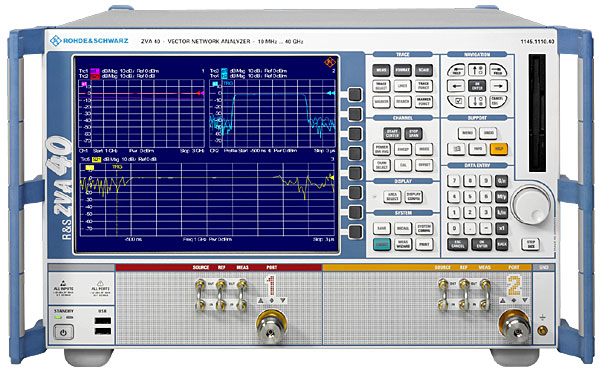

R&S ZVA With Two Ports

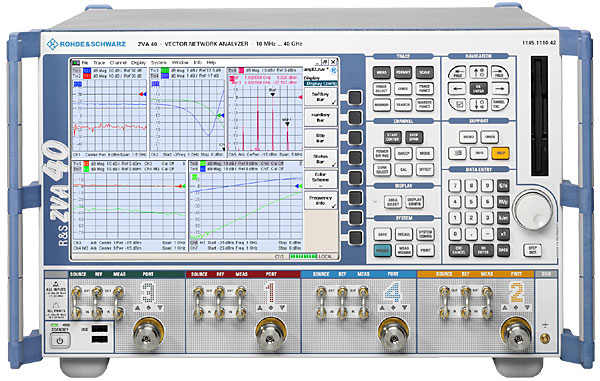

R&S ZVA With Four Ports
