基于安捷伦VNA网络分析仪实现长延时器件的测量

来源：电子工程世界 | 孙现福 马玉培等

　　1. 光纤长延时器件的特点与应用

　　光纤通信在数字通信领域已得到相当广泛的应用，且得到了快速的发展。由于光纤通讯具有带宽宽、损耗低、抗干扰、保密性好、重量轻、性能价格比高等优点，近年来通过光纤传输模拟信号特别是微波射频信号在国际上研究十分活跃。

　　在电子学系统中，常常需要对数字信号和模拟信号进行一系列处理，例如进行脉冲编码、解码、滤波、进行相关卷积运算及作A/D变换等。过去常用的方法除电子学方法外，还应用了声表面波电荷耦合器件（SAW CCD）以及同轴电缆等，但是随着信号工作频率与带宽的提高，特别是在微波频段，这些方法就显得无能为力了。由光纤及其相应的光电子器件构成的光纤延迟线不仅能完成上述信号处理功能，而且在某些方面比新发展的静磁波与超导延迟线还优越。此外，光纤除可以用作信息传输与传感之外，还有一个很重要的应用就是进行频域和时域的信号处理，其中，最典型的应用是将光纤作为延迟线。

　　微波光纤延迟线主要用于传输微波模拟信号，该系统可以用于相控阵雷达主仓和分仓之间，多基地雷达之间，舰艇、飞机、操作室和炮火控制台的模拟信号传输。在电子系统中，采用光纤传输微波模拟信号，可以使

　　2. 网络分析仪系统结构

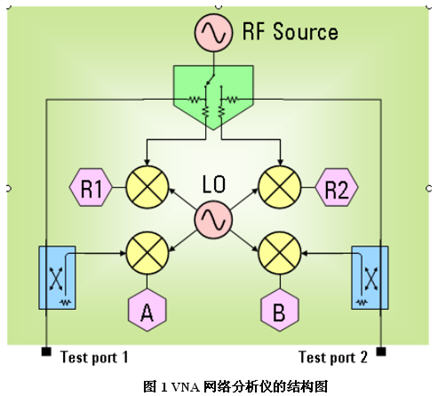

　　要想获取高精度的测量结果，必须非常清楚地理解网络分析仪的系统结构。安捷伦矢量网络分析仪VNA的系统结构如图1所示：

　　前向测量时，B为测试接收机，A为反射接收机，R1为参考接收机；反向测量时，A为测试接收机，B为反射接收机，R2为参考接收机。

　　四个S参数定义如下：

　　前向：S11=A/R1  S21=B/R1    反向：S22=B/R2   S12=A/R2

　　对于长延时器件常常需要测量其衰减和电延时，电延时是相位相关的，即测量S21的幅度信息和相位信息，因此我们只需要关心B接收机和R1接收机。

　　3. 长延时器件S21的幅度测量时问题分析以及解决方案

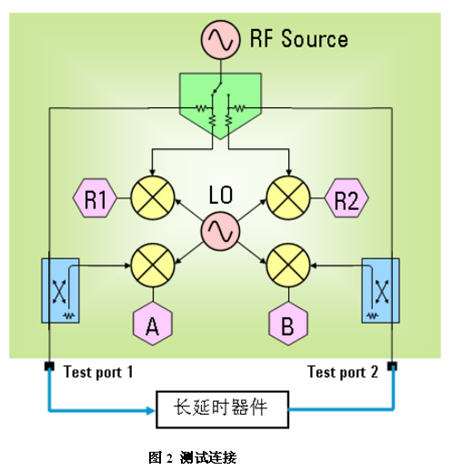

　　长延时器件测量连接如图2所示：

　　当测量S21的幅度时，幅度相应看起来非常低，甚至会有一些跳变。此时，如果你增加扫描时间，你会发现测试结果会变得准确一些。很显然，问题是由于网络分析仪扫描速度太快导致，但是为什么快的扫描速度会引起较差的测试结果？

　　我们测量长延时器件的S21时，VNA的扫描类型是线性频率扫描，也就是频率随着时间扫描，因此被测件(DUT)的时延会引起输出频率对输入频率有一个频率偏移，频率偏移是由VNA的扫描速率和DUT的时延共同决定：

　　由图2可以看出，DUT的输出信号到达B接收机，依据VNA的工作原理，B接收机被调谐到DUT输入信号的频率，因此DUT输出信号的频率与B接收机的工作频率相差Fshift。最终导致接收机的中频信号并不是在中频滤波器的中心位置，滤波器的裙边会对DUT的输出信号有一些衰减。因此，扫描速率越快，频率偏移越大，S21的幅度下降越严重。如果扫描频率跨越几个VNA频带，S21幅度可能会有跳变现象，因此VNA需要在不同的频带内设置不同的扫描速率，但是对于每个频带可以设置相同的较慢的扫描速率。

　　当你测量长延时器件的S21幅度时，如果发现测试结果不正确，建议几种如下解决方案

　　A. 降低VNA的扫描速度，直到S21幅度稳定。

　　B. 使用“Stepped Sweep”步进扫描模式，设置每个频点的驻留时间。

　　C. 在参考通道，增加一个足够长的电缆，让这个电缆来匹配DUT的时延，但是这个方案会给校准带来一些麻烦。

[1] [2] 下一页
