基于网络分析仪提高低噪声放大器（LNA）的测量精度

　　3)校准时中频带宽值较大

　　由于校准是为了获得网络分析仪的系统误差，因此校准时，中频带宽建议设置为100Hz,完成校准后，为了提高测试速度，可以把中频带宽提高到10kHz或1kHz，这样的改变并不会明显改变校准的状态和影响测试结果。

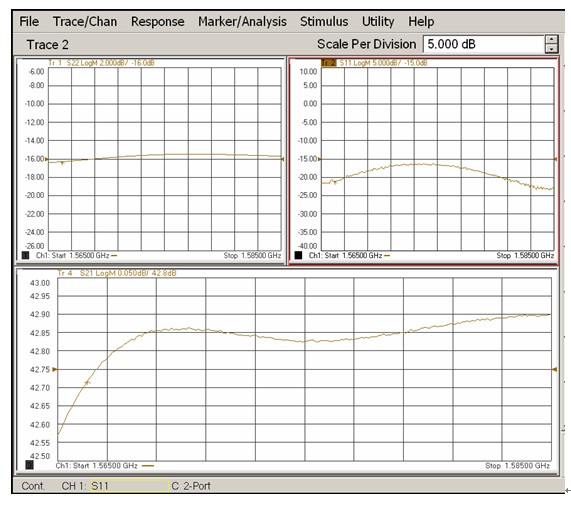

　　解决上面三个问题后，重新进行校准和测量，测量结果如图9所示，可以看出抖动和毛刺现象不见了，测量结果比较理想。

 图9 优化后测量结果

       6.总结　　

       现代的LNA设计指标越来越好，优异的LNA性能对传统的参数测量方法提出了很大挑战，但是通过合理地设置网络分析仪以及优化校准过程，可以获得较高的测量精度。【微波EDA网】

　　参考文献

1、 王国彬等，超导接收机中低射频低温低噪声放大器的研制，电子技术应用，2007.8
2、 Agilent AN 1287-3 Applying Error Correction to Network Analyzer Measurements
