初识Allegro和Allegro名词解释



allegro是一个基于规则驱动的PCB设计软件，设置一组好的规则可以让你达到事半功倍的效果。

allegro下与protel不同的地方很多，看起来allegro更像是CAD软件，事实上allegro的CAD绘图功能也比较强，allegro的标注以及倒角功能增强了CAD图示的质感；由于allegro是一个规则驱动的软件，所以每一步骤都需要对规则进行相应的修改，因为默认的规则可能不适合你。

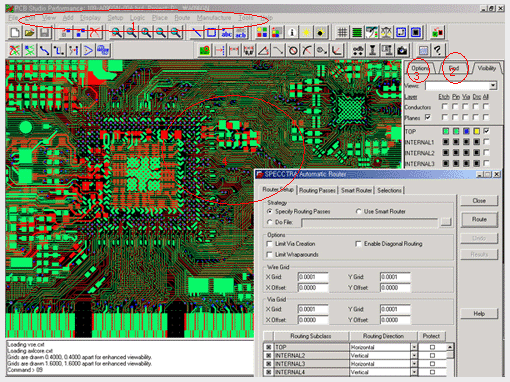

实际上的操作顺序是：选择你使用的菜单(menu)->设置相应的滤波器(filter)->设置相应的选项内容(option)->创建对象或者修改对象。

像图上的步骤一样，1->2->3->4。

如果你没有选择对相应的规则，哪么很有可能就会出错。

allegro也分不同的版本，例如15.0以前叫做PSD，15.0以后叫做SPB；其实就是一个概念上的不同，对于我们使用来说，基本未变。

Comps

Component，是带有零件序号(RefDes)的 Allegro 零件

Symbols

是指所有板中的 Allegro 零件，不管其是否带有零件序号(RefDes)

Functions

是指 Component 中的 Gate，例如：排阻中的一个电阻

Nets

是指 1 条讯号线

Pins

是指零件脚

Vias

是指贯孔、贯穿孔或称导通孔

Clines

是指带有电气特性的走线 ( 其范围是 Pin To Pin、Pin To Via、Via To Via 之间的 1 条走线 )

Lines

是指没有电气特性的一般线段，例如：板外框、

Shapes

是指任意多边形的 Shape、空心的长方形及实心的长方形

Voids

是指任意多边形 Shape 中的挖空部份

Cline Segs

Cline Segment 是指 Cline 中 1 条没有转折的线段

Other Segs

Line Segment 是指 Line 中 1 条没有转折的线段

Figures

是指图形符号，例如：钻孔符号

DRC Errors

是指出违反设计规范的位置及其相关信息

Text

是指文字

Ratsnests

是指鼠线 ( 即讯号线未完成的联机关系 )

Rat Ts

Ratsnest T-point 是指 T 点，为呈 T 型的Ratsnest，
