高低阻抗线微带滤波器设计培训教程

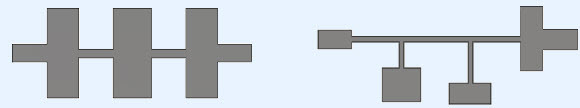

        高低阻抗线微带滤波器(又名阶梯阻抗或阶跃阻抗滤波器,英文名为Stepped Impedence Filter),是一种常用的低通微波滤波器,其结构简单,易于加工,应用广泛。
        该门课程就是专门来讲解高低阻抗线微带滤波器的设计,以及如何使用CST软件来仿真分析高低阻抗线微带滤波器的性能。课程从以微波滤波器综合设计为基础的原型电路设计法出发,全面透彻地讲解了高低阻抗线微波滤波器的工作原理和设计计算;并通过具体的设计实例,详细介绍了高低阻抗线微带滤波器的实际设计步骤,同时演示和讲解了使用CST微波工作室仿真分析高低阻抗线微带滤波器的全过程。
        通过课程的学习,可以帮助学员快速、全面、透彻地理解高低阻抗线微带滤波器的设计原理,学会并掌握高低阻抗线微带滤波器的设计流程和CST仿真分析操作。
        课程共分4部分内容,全长逾3个小时,为1024*768分辨率的高清视频,内容安排如下:
        1. 课程内容介绍
        2. 高低阻抗线微带滤波器的设计原理和设计步骤
        详细、透彻地介绍高低阻抗线微带滤波器的工作原理,从以低通原型滤波器为基础的综合设计法出发,推导给出高低阻抗线微带滤波器的结构参数和低通原型滤波器电路元件值之间的等效关系,从而给出由低通原型滤波器来设计高低阻抗线微带滤波器设计步骤和计算公式,包括高、低阻抗线特征阻抗的选取以及高、低阻抗线长度的计算。
        3. 高低阻抗线微带滤波器设计实例
        通过一个高低阻抗线微带低通滤波器的实际设计实例,并结合CST软件中的微带线计算工具,来讲解高低阻抗线微带滤波器具体的设计步骤以及高低阻抗微带线结构尺寸实际计算。
        4. 高低阻抗线微带滤波器的CST仿真分析实作
        实例演示和讲解使用CST仿真分析高低阻抗线微带滤波器的完整过程,包括设计建模、求解器选择、激励端口设置、边界条件设计,直至最终给出分析结果。另外,根据前面介绍的设计原理,设计出的高低阻抗线微带低通滤波器通常会存在通带截止频率偏低的问题。在这部分内容的最后,还会讲解如何根据分析结果来调整高低阻抗线滤波器的结构尺寸,以解决通带截止频率偏低的问题,从而达到实际的设计要求。



 课程试看片段
       注:为了减少视频占用空间,在线试看片段作了压缩处理,课程的实际效果比此处的在线演示片断更加清晰。如要观看更清晰的演示片段,您可以下载视频到本机播放【点击下载高清片段】。
