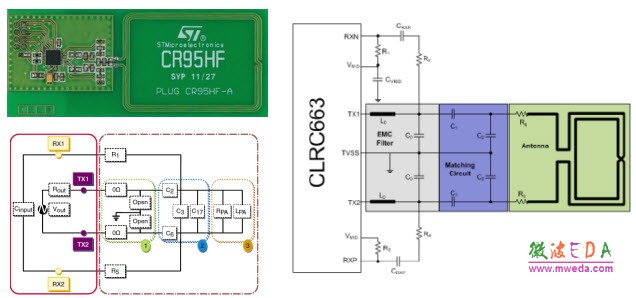

为了提高整个系统的抗干扰能力和EMC性能，很多13.56MHz NFC/RFID读卡器芯片设计成图示的差分/平衡结构，相对于单端结构，差分/平衡结构的匹配电路更加复杂。那么对于上述差分/平衡结构的 13.56MHz NFC/RFID读卡器芯片，其对应的线圈天线应该如何设计呢？差分/平衡结构匹配电路又应该如何设计和调试呢？那么该门培训课程将会为您详细讲解。同时，课程中还会讲解和实例演示如何使用CST软件来仿真设计上述平衡结构的线圈天线，以及仿真分析并调试线圈天线和差分/平衡匹配电路在一起的总体性能。

该门培训课程由李明洋主讲，高清视频，中文讲解。课程在实例讲解平衡式线圈及其匹配电路的仿真设计分析时，所使用的CST软件版本为 CST2013。该门课程紧密结合工程实际，所讲解的设计实例都是实际工程中常用的ST和NXP的设计电路。课程边操作边讲解，直观易学，可以帮助学员快速学习掌握图示13.56MHz平衡式线圈天线以及差分/平衡结构匹配电路的设计分析。整个课程全长约7个小时，共分8个部分，具体内容安排如下：

① 课程内容介绍

② 平衡式13.56MHz NFC/RFID线圈天线及其匹配电路介绍

本讲主要讲解平衡式13.56MHz线圈天线的特点，13.56MHz天线单端匹配电路和平衡/差分式匹配电路的区别，以及设计中常用的两种形式的平衡匹配电路

③ 平衡式匹配电路的设计思路和设计步骤

重点讲述集总RC(或RL)电路的串并联电路相互转换关系，以及把平衡/差分匹配电路装换成单端电路的两种转换思路和设计方法。

④ ST CR95HF Demo板上的天线及其平衡式匹配电路设计实例详解

实例讲解ST CR95HF Demo板上的平衡匹配电路设计(ST应用文档: AN3394)，课程中实例讲解了如何把该平衡匹配电路装换成单端匹配电路，然后借助于Smith圆图来确定匹配电路的元件值。课程中所介绍的设计方法比ST应用文档中的设计方法更方便直观。

⑤ NXP 13.56MHz NFC/RFID芯片平衡式匹配电路设计实例详解

实例讲解NXP MFRC52x, PN51x ,PN53x, CLRC663, MFRC6xx 一系列芯片的差分/平衡匹配电路设计（NXP应用文档: AN1445,AN11019），包括EMC滤波电路的设计、如何把平衡电路转单端电路、已和如何借助于Smith圆图设计确定匹配电路中的元件参数值

⑥ CST微波工作室平衡式13.56MHz线圈天线设计实例

实例讲解使用CST微波工作室仿真分析和设计图示ST CR95HF Demo板上13.56MHz线圈天线的具体设计流程和详细设计操作。

⑦ 平衡式匹配电路和线圈天线的CST联合仿真分析

要实现把线圈天线和平衡/差分电路放在一起进行仿真分析，那么需要把线圈天线的模型由单端口结构转成双端口结构。这一讲主要就来讲解如何把线圈天线的模型由单端口转成双端口结构，然后再使用CST微波工作室和CST设计工作室的联合仿真分析功能来分析平衡式匹配电路和线圈天线一起的总体性能。

⑧ 平衡/差分匹配电路的调试

在CST设计环境中，模拟13.56MHz NFC/RFID线圈天线的调试过程，讲解平衡/差分匹配电路的调试方法和调试步骤，并分析验证平衡匹配电路中的电阻对线圈天线工作带宽的影响。
