关于直线天线阵的问题

文章来源: 互联网    录入: mweda.com

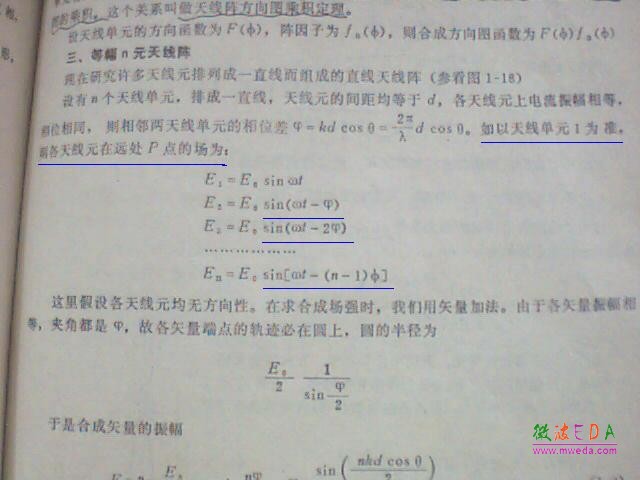

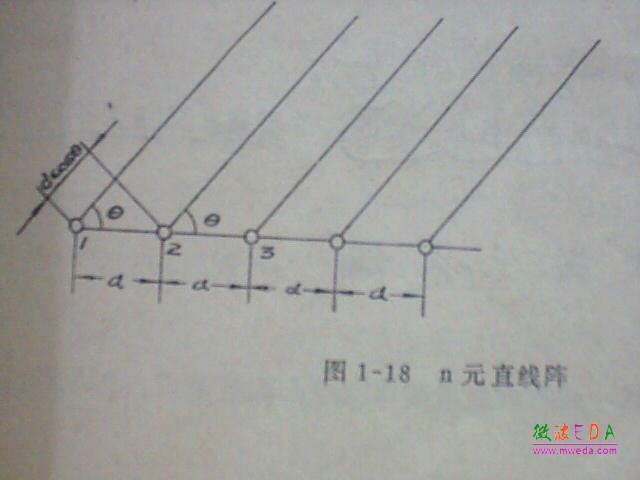

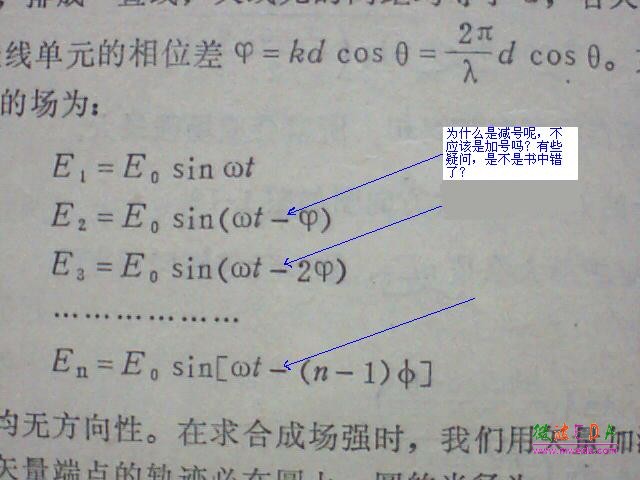

n元天线排列成一直线组成直线天线阵（图1-18所示），如果以天线单元1为基准，天线单元1在P点产生的电磁场的相位是0的话，其它各天线单元在P点产生的电磁场的相位不应该都是超前的吗，即后一个相对于前一个单元的相位应该是增加一个Φ吗？那为什么上面书中的式子却是“减号”呢，我觉得应该是加号。请明白人指教一下！





网友回复:

从接收段往天线看你就明白了

分析天线阵都是看接收的

网友回复:

能说的具体点吗？

网友回复:

能不能看到图片？不能的话是这里的三张：
/Antenna/UploadFiles_5784/201403/2014031321190691.jpeg
/Antenna/UploadFiles_5784/201403/2014031321190685.jpeg
/Antenna/UploadFiles_5784/201403/2014031321190721.jpeg

网友回复:

相位不一定都超前，关键要看信号源的到来方向；正负号在这里只代表着相位的超前还是落后，负号表示的意思就是相位超前；如果信号源从书中信号源到来的相反方向到来，那么这里的符号就是正的了。

申明：网友回复良莠不齐，仅供参考。如需专业解答，请咨询本站专家，或者学习本站天线设计视频培训课程。
