HFSS中看E和H面方向图该如何设置，看过一些贴子但不太明白

最近在仿一个双频天线，但是方向图总感觉建的不对，附件里有模型。看了不少帖子，还是感觉一头雾水。达人帮我看看后面该怎么设置才能正确看方向图吧。如看E面方向图时我选择好频率和phi后add trace怎么和没设频率phi时添加的一样？ 如何才能得到附件里的方向图啊？ 不胜感激了

网友回复:

这个问题顶起来，我新手，也不知道啊

网友回复:

看看是啥
                    。

网友回复:

我也好想知道~

网友回复:

画 xoz平面的方向图时，phi=0，扫描theta从-90~90 就可以了，  此时在sweep里要将theta 那一项放在最上边，才表示扫描theta。如果画的是yoz 则将phi改为90就可以了，其他的一样

网友回复:

频率问题我觉得你是想看中心频率处的场型？如果是那么不用设默认也是中心频率，所以可能看起来一致

如果看全部方向图，radiation设置里面当然要选择0-360，0-360（当然你选theta0-180也没问题，理论也成立），但注意，你的步长最好选小，hfss默认10，你设成1或2，看起来会精确一点。

如果看某个面，那根据你建模的情况设定了，首先你自己得知道哪个是E面，哪个是H面，知道以后再在radiation设置中选择相应的角度。（看单个面一般用start和stop点选择同样角度即可，比如你想看竖直面上某个面，那theta选择是0-180或者0-360，phi就得选择0~0或者90~90咯）

估计说也说不清，可以采用以下办法自己看一下：建立一个单级子或是微带天线，就是你已知场型的天线，看辐射图，自己设定后看看，然后不断调整，之后应该能透彻地知道了

网友回复:

关键是了解E面、H面的定义，然后设定theta 和HI角
的范围（在radiation里面）以及其扫描的步长。

网友回复:

D.K Cheng的书中已有明确描述E跟H平面的定义，只是她书中的天线摆设都是站立的，而我们最常画平躺的(座标好对应)
所以搂 就换个角度即可，以此款天线来看

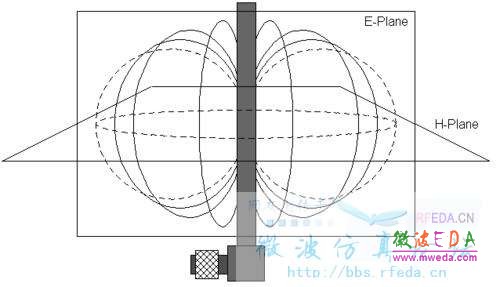

上传两张图，希望对你有帮助
