关于 trap monopole antenna 的设计问题

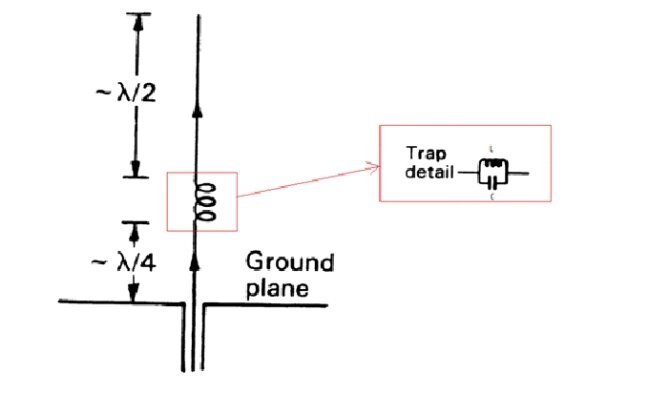

如上图所示，这种单极子的设计应该是很成熟的技术了。我不明白的是，与trap等效电路中的 L，C值如何确定。 如果 图片看不清的话，请见附件。

网友回复:

哎，又一次自己解决自己的问题啊。牛人都去哪儿了？


该种天线，在较高频工作时，trap结构会谐振，然后起到阻断外端的半波长线，通过平行电路的谐振工作点（及前面提到的较高频频率值）确定 L 与 C的乘积。相关公式电路书上都有，很简单。然后根据 LC 的值，分别选取合适的 L 和 C 值。

希望对大家有用~

网友回复:

哎，又一次自己解决自己的问题啊。牛人都去哪儿了？


该种天线，在较高频工作时，trap结构会谐振，然后起到阻断外端的半波长线，通过平行电路的谐振工作点（及前面提到的较高频频率值）确定 L 与 C的乘积。相关公式电路书上都有，很简单。然后根据 LC 的值，分别选取合适的 L 和 C 值。

希望对大家有用~

网友回复:

没做过这类天线，楼主如果有相关的介绍可否共享一下？

网友回复:

没有相关介绍，这只是很基础的天线，也很常用，原理很简单。天线书上都有，只是我太笨，才明白过来是怎么会儿事。
