微带贴片天线（只有一个贴片）天线增益理论值

对于一元微带贴片天线，贴片的形状是矩形的，介质板也是矩形的，有谁知道它的增益的理论值是多少吗？
在做毕业设计，要求测得的结果要和理论值进行一个对比啊。。

网友回复:

理论值是可以计算的，你随便找一本讲微带天线的书，上面都有的。

网友回复:

你能直接告诉我吗？我看了书，里面讲得太复杂了。。

网友回复:

总得有个指标尺寸吧 要多大的天线啊

网友回复:

这不是一个一般性的指标吗，我知道实际测的大概在6－7dB左右，但是具体值不知道

网友回复:

这不是一个一般性的指标吗，我知道实际测的大概在6－7dB左右，但是具体值不知道 。。

网友回复:

这么高？空气？什么反射板？

网友回复:

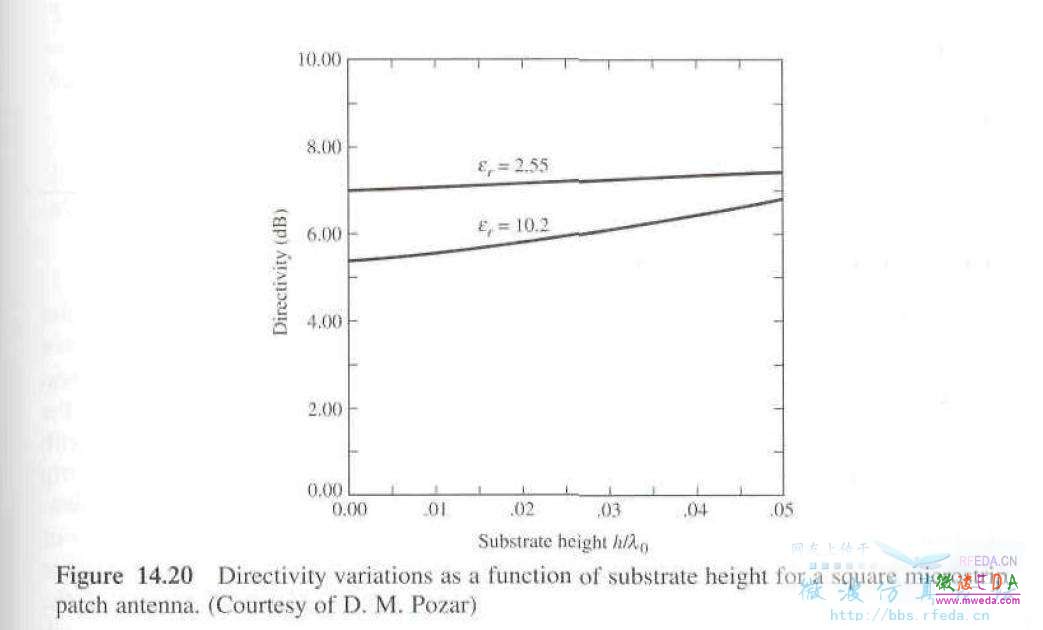

下图出自balanis，详细的楼主自己翻书吧，增益大致上跟
1.贴片的宽（假设你的长已经设置到工作频率了）
2.介质属性。其中包括介质介电常数、loss（微带贴片这种形式受到介质loss的影响比较大）、介质厚度（这点跟带宽的关系也很大）
3.匹配网络
有关。所以没有一个准确的、一成不变的理论值。楼主还是用测试结果跟仿真结果比较比较靠谱。


网友回复:

一般论文里面做得好的微带天线都会有6DB以上的增益，具体的天线参数你可以查找相关论文看看

网友回复:

谢谢呵！
