微带天线的E面和H面

本人小菜一个，想请教一下大牛，对于微带天线他的E面是不是theta=（-180 180），phi=90 的那个平面，

而H面为theta=（=180，180），phi=0 的这个面？ 我是在一个hfss实例中看到别人这么设置的。。请问对吗？

网友回复:

那种设定只是设定扫描范围的方式....
theta=（-180，180），phi=90  =E-plane
theta=（-180，180），phi=0    =E-plane
只是看的phi角不同罢了。
H-plane 应该是phi=(0，360)，Theta=90
上述还须搭配你天线对应到的座标轴是否和课本一样
在课本中，天线都是直立的，要注意，在HFSS中画天线时，有些人是画横躺的，那这样你天线的座标轴就无法和一般课本对应了。
看电流走向来判别也是可以，一对导线，其两条导线的电场与磁场分布图，想像一下就知道了。

网友回复:

我的3d图是这样的。。如果按照楼上说的，H面不就是一个圆了么？

网友回复:

关注中~~~

我也弄不明白

网友回复:

E面是电场矢量方向与最大传播方向所在的平面，H面是磁场矢量方向与最大传播方向所在的平面。如果是微带天线的话，像是附件那样的话，E面XOZ面，H面试YOZ面。

网友回复:

举个比较实际的图片当例子

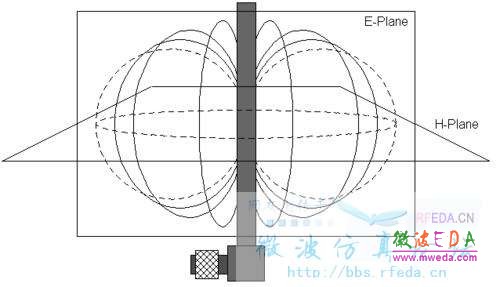

图一是一个站立式dipole antenna的应用，而yagamil大大所show的3D苹果图，也是这种类型。



E跟H plane 在图内都已经标示的很清楚了，其中一点要注意的是，他的画法跟一般教科书的是相同画法。而且会看到有很多的E-plane？
为什么呢？因为这样加起来才能构成一颗圆圆的苹果阿，比如说D K. Cheng的教科书即是。如图二




图三是一个横躺式dipole antenna 的示意图，他跟xdxtw大大所分享的patch antenna 的绘图与座标轴对应均相同。



在这里强调的只是坐标轴对应问题，不同的摆设与不同座标轴的定义，你的E-plane、H-plane设定就会不同。
虽然在教科书中，有这么一句话：画E-plane时，令phi角不变(看是要0度还是90度还是180度或是270度....等等)(楼主的问题就在这搂)，而画出归一化的场强度对Theta的变化图。画H-plane时，令Theta=90度固定，而画出归一化的场强度对phi的变化图。
只要明确知道天线与座标轴的对应关系，就可以找到Theta角与phi角的起始点。

网友回复:

真的很谢谢大家的帮忙

网友回复:

E面XOZ面，H面试YOZ面。？
我咋觉得E面是xoy面呢

网友回复:

电流不是xoy面吗

网友回复:

我也还是搞不太清楚
