RF cable 串接 “磁环”

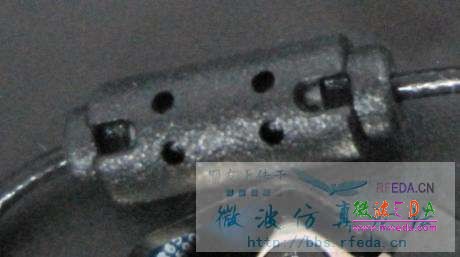

图中酷似磁环的黑色东西是什么，有何作用？

2.4G的终端天线，串接在1.13mm的RF cable上面。


描述:antenna filter

图片:antenna filter.JPG



网友回复:

这个俺也想知道哈！

网友回复:

有知道的没？

网友回复:

再来个清晰版


描述:antenna filter

图片:antenna filter.JPG

网友回复:

抑制尖峰干扰？

网友回复:

工作频段的窄带滤波？比如抑制杂散

网友回复:

可以抑制表皮电流回流，减弱馈线参与天线辐射

网友回复:

套在电缆上，可以抑制辐射，也增强电杆，根据电路实际需要

网友回复:

6楼正解！

网友回复:

电缆外表皮会有漏电流，必须抑制掉。天线测量时如果不加磁环会导致天线阻抗，谐振频率和增益都测不准，测出的增益偏高。
加磁环的原理是在电缆外表皮提供一个感性高阻抗，使漏电流得到抑制。
不过磁环一般只在1GHz以下有效，使用时注意看磁环的datasheet。随着频率的升高，磁环能提供的感性高阻抗在减弱，抑制漏电流的能力随之下降。
