如何让天线主瓣偏60度

描述:天线截图



两个矩形贴片，中间是同轴馈电，现在希望天线的主瓣偏离Z轴60度，
调节贴片间距和馈口位置可以让主瓣偏离Z轴，但是最大只能偏到30度，再大就变形了。。

我调了两天，不管怎么改都不行，但是老师说可以，我实在是。。
求助各位高手啊。。

网友回复:

描述:方向图

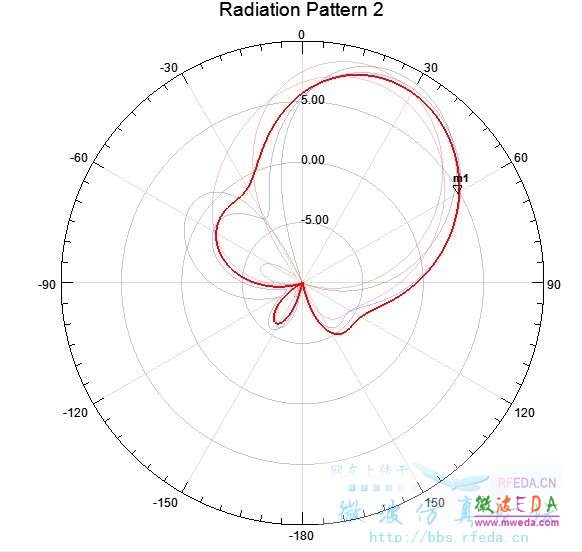

现在方向图是这样的，主瓣最大只能到30度，然后不管怎么改也偏不了了。。

网友回复:

呜呜呜求解呀。。我快崩溃了。。
这个和相控阵的原理一样吧，两个贴片要有相差才行
但是仿真来看就是只能到30度啊。。

网友回复:

我觉得可以将两贴片间距减小，将某一贴片大小减小（或者增大），偶模谐振频率（或奇模谐振频率）处的方向图应该会偏向较小贴片方向。

网友回复:

先只设置两个端口，两个贴片，通过改每个端口的相位，使之偏离到你的要求，然后根据相位来画功分器，最后在功分器输入端再画同轴口。

网友回复:

间距越小越好
间距大了容易产生栅板
大致为0.5-0.7个波长应该没问题的
你再通过中间的功分器改变下相位应该就可以了

网友回复:

同轴线出来先加个功分网络吧，然后再分别接到两阵子上，改变其中一个功分网络的长度来调整相位。

网友回复:


我一直有个疑问，像这种矩形贴片天线，我单个贴片的方向图半功率束宽只有50来度，现在要求只用两个贴片，把主瓣方向调到60度，副瓣小于-10dB，这可行吗？

网友回复:


两单元的基本上不现实吧
调到60度都已经很勉强了，还要副瓣小于-10？

网友回复:


我现在的情况是连60度都到不了，只能到30度，角度再大了副瓣就大得离谱了。。
我老师不是做天线的，他一定要这么搞，还要我这周出版图
我发自内心觉得这样调不出来。。

这研究生读得我好抑郁
