使用hfss仿真同轴馈电的微带缝隙天线遇到问题，求解答

本人是天线设计的新手，现在遇到了一些问题。知道此版讨论热烈且藏龙卧虎，希望在此提问得到各位的指点。
所仿真模型：微带天线，同轴馈电，选自《Compact and Broadband Microstrip Antennas》，Kin_Lu Wong，p237



仿真所用方法：1.模式驱动，集总端口；2.终端驱动，波端口
HFSS13
所遇问题：1.在使用两种驱动的情况下仿真结果不同，且与书本上的结论差别较大

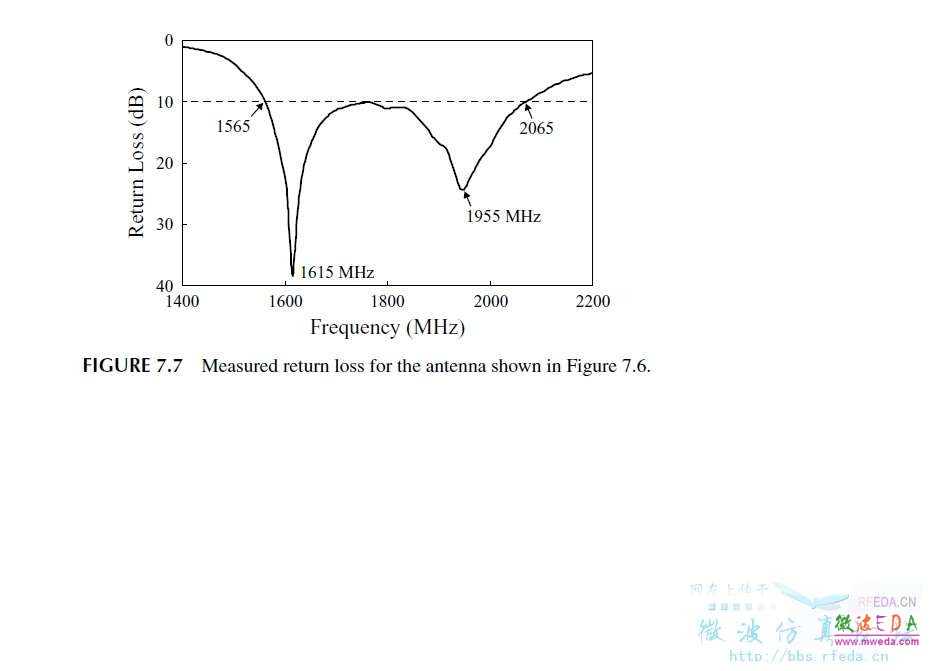

书本结论：



模式驱动仿真结果：



终端驱动仿真结果：



我发现两幅图在2.2GHz附近都有一个谐振点，但是很奇怪的是前者还有一个低频的谐振点，而后者终端驱动却没有，不知道为什么
2. 我发现在其他尺寸都不变的情况下，地的尺寸的变化对S11的影响很明显。在论及贴片天线的文章中，基本上没有人谈及地的尺寸，那么一般的情况地设置为多大，或者为贴片尺寸的多少倍？

写的比较长，谢谢大家了！~


网友回复:

希望大牛不要嫌题目简单，如果有什么想法或者经验都请告知小弟。
也希望此贴可以成为大家讨论微带天线的一个场所

网友回复:

所用的终端驱动的方法，来自hfss fullbook V12
所用的模式驱动的方法，来自hfss应用详解

网友回复:

所画模型有问题：（1）微带天线的地板一般比辐射贴片大半个或者一个波长），地板越大，改变地板对S11的影响越小，而楼主所画天线地板与辐射贴片一样大，属严重错误。（2）画同轴进行激励的模型，激励方式才正确，但一般探针尺寸与同轴内导体尺寸一样粗细。

网友回复:


前辈您好！我想问一下，“画同轴进行激励的模型，激励方式才正确”这句话是什么意思？谢谢斑竹

网友回复:

还有没有朋友愿意说说？
